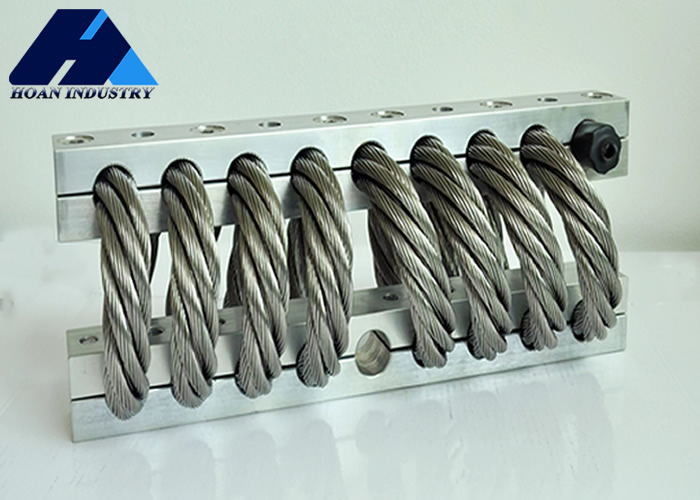

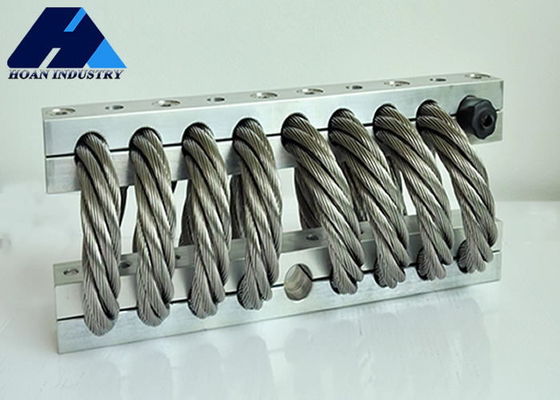

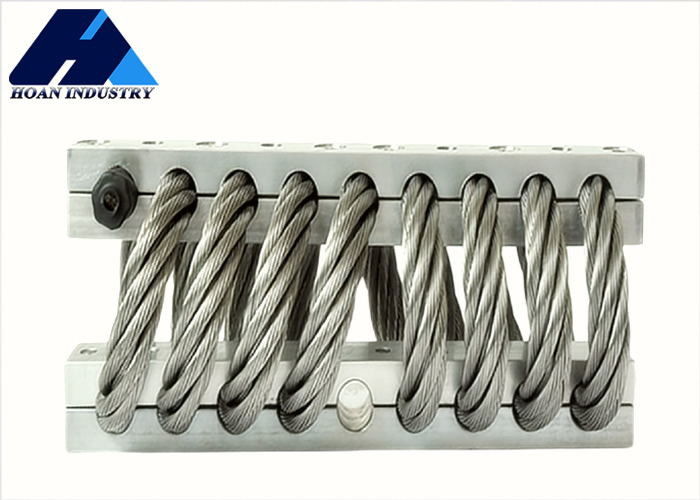

JGX-2228A-665A Peredam Getaran Struktur Mekanik Pelat Penopang Ganda untuk Distribusi Beban Optimal dan Penyerapan Energi

JGX-2228A-665A Peredam Getaran Struktur Mekanik Pelat Penopang Ganda untuk Distribusi Beban Optimal dan Penyerapan Energi

Place of Origin:

China

Nama merek:

Hoan

Sertifikasi:

ISO9001:2015

Model Number:

JGX-2228A-665A

Hubungi Kami
Minta Kutipan
Rincian produk
High:
191mm
Temperature Range:
-40°F to 200°F
Number Of Loops:
4
Isolator Type:
Helical
Installation:
Wall Mounted
Product Keywords:
wire vibration damper
Port:
Xi'an
Working Temperature:
-55 ~ +120
Color:
Silver Pai
Weight:
0.2kg
Diameter:
3-20mm
Wire Rope Material:
Galvanized Steel
Mounting Holes:
M12
Product Load Capacity:
Customizable
Syarat Pembayaran & Pengiriman
Minimum Order Quantity
4
Payment Terms
L/C,D/A,D/P,T/T,Western Union,MoneyGram
Deskripsi Produk

Seri JGX-2228A

Desain Struktural Inovatif: Kebijaksanaan Teknik dalam Tanggapan Dinamis Multidimensional

Xi'an Hoan Microwave's JGX-2228A steel wire rope isolator berpusat pada struktur spiral winding multi-strand steel wire, membentuk sistem respon dinamis tiga dimensi.Saat membawa beban statis 380~1250kg, struktur ini menghasilkan peredam gesekan kering melalui gesekan, ekstrusi, dan gesekan antara untaian kawat, memungkinkan penyerapan energi getaran yang efisien.Ketika rangsangan eksternal melebihi nilai kritis, pergeseran relatif di dalam tali kawat baja dapat menghilangkan lebih dari 70% dari energi benturan; selama getaran amplitudo kecil, efek penguncian diri antar untaian mempertahankan stabilitas sistem.Karakteristik adaptif ini memungkinkan untuk mempertahankan kinerja yang stabil di lingkungan ekstrem mulai dari -40 °C sampai 100 °C.


Struktur mekanik plat pendukung ganda yang diadopsi dalam produk ini lebih mengoptimalkan distribusi beban.sebuah gaya ekspansi radial dihasilkan selama pengetatan baut, meningkatkan kekuatan penjepit tali kawat baja menjadi 1,5 kali dari struktur tradisional sambil menghindari kelelahan material yang disebabkan oleh konsentrasi tegangan.Desain ini memungkinkan untuk menahan dampak instan lebih dari 100G dalam skenario seperti peralatan elektronik penerbangan dan instrumen presisi kendaraan dipasang, dengan umur kelelahan anti getaran melebihi 100.000 siklus.


Tabel Parameter Dimensi

Model

Ketinggian(mm) ± 6.35

Lebar

(mm)

Berat badan

(kg)

Opsi pemasangan

Melalui Lubang

(mm)

Benang

(mm)

C ̊ sink ̊
JGX-2228A-1250A 133 140 8.4 C,D ₹13.5+0.13- 0.38 M12*1.75 90
JGX-2228A-960A 152 165 9.53 A, B, C, D, E, S
JGX-2228A-860A 159 178 9.9
JGX-2228A-665A 191 210 11.5
JGX-2228A-550A 216 235 12.7
JGX-2228A-380A 216 286 13.9


Kurva beban statis

JGX-2228A-665A Peredam Getaran Struktur Mekanik Pelat Penopang Ganda untuk Distribusi Beban Optimal dan Penyerapan Energi 0

Tidak, tidak. Model

Beban Statik Maksimal

(kg)

Defleksi Maksimal

(mm)

Kv ((Vibrasi)

(KN/m)

Ks ((Shock)

(KN/m)

1 JGX-2228A-1250A 1250 50.8 2362 1010
2 JGX-2228A-960A 960 67.3 1513 585
3 JGX-2228A-860A 860 74.9 1270 469
4 JGX-2228A-665A 665 102.9 800 263
5 JGX-2228A-550A 550 125.7 585 180
6 JGX-2228A-380A 380 125.7 377 138

JGX-2228A-665A Peredam Getaran Struktur Mekanik Pelat Penopang Ganda untuk Distribusi Beban Optimal dan Penyerapan Energi 1

Tidak, tidak. Model

Beban Statik Maksimal

(kg)

Defleksi Maksimal

(mm)

Kv ((Vibrasi)

(KN/m)

Ks ((Shock)

(KN/m)

1 JGX-2228A-1250A 889.8 72.4 1348 503
2 JGX-2228A-960A 680.6 96.5 860 289
3 JGX-2228A-860A 613.3 105.4 718 235
4 JGX-2228A-665A 454.1 144.8 448 131
5 JGX-2228A-550A 331.6 177.8 327 89
6 JGX-2228A-380A 215.3 177.8 212 70

JGX-2228A-665A Peredam Getaran Struktur Mekanik Pelat Penopang Ganda untuk Distribusi Beban Optimal dan Penyerapan Energi 2

Tidak, tidak. Model

Beban Statik Maksimal

(kg)

Defleksi Maksimal

(mm)

Kv ((Vibrasi)

(KN/m)

Ks ((Shock)

(KN/m)

1 JGX-2228A-1250A 626.5 53.3 618 618
2 JGX-2228A-960A 361.5 71.1 356 356
3 JGX-2228A-860A 294.9 77.5 291 291
4 JGX-2228A-665A 165.3 108.0 163 163
5 JGX-2228A-550A 113.2 132.1 112 112
6 JGX-2228A-380A 77.6 132.1 77 77


FAQ

T: Apakah Anda perusahaan dagang atau produsen?

A: Kami adalah produsen bengkel industri damping getaran dan mikro-getaran menyerap produk dengan pengalaman bertahun-tahun di Cina.


T: Berapa lama waktu pengiriman Anda?

A: Jika kami memiliki stok, kami dapat pengiriman segera. Jika tidak ada stok, tergantung pada QTY, tetapi biasanya tidak lebih dari 20 hari kerja


T: Apa berat dan ukuran untuk produk?

A: Ukuran yang berbeda dengan jumlah yang berbeda, silakan hubungi kami untuk rincian.


T: Apakah produk dapat diproduksi sesuai kebutuhan pelanggan?

A: Ya, layanan OEM tersedia


T: Apa yang perlu Anda ketahui untuk penawaran cepat?

A: Saya membutuhkan berat peralatan Anda, volume; Shock dan getaran persyaratan peralatan; Kami akan menghargai rincian ini pada lingkungan aplikasi perangkat


T: Perusahaan visor diizinkan atau tidak?

A: Ya, kami menyambut pelanggan mengunjungi perusahaan kami. Kami berlokasi di Xi'an, Shaanxi, Cina

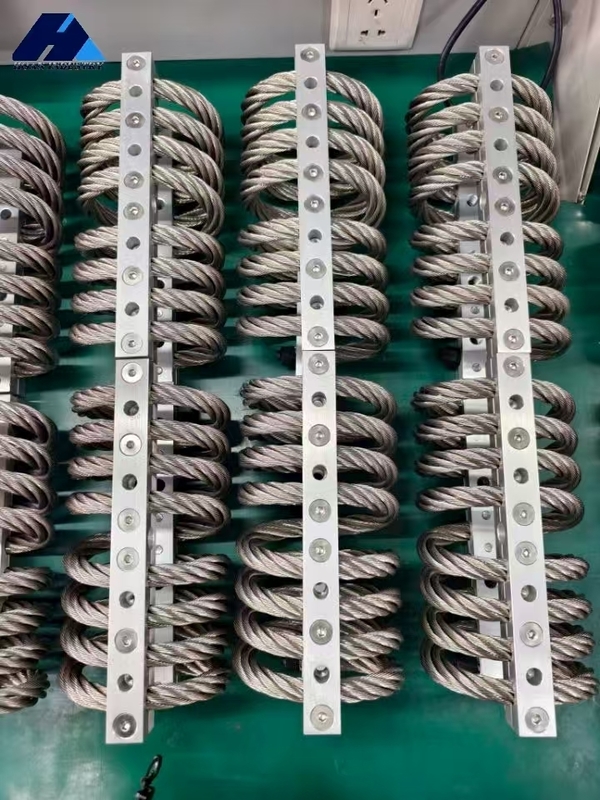

Foto Pelanggan
