Name: JGX-0480A-72A Isolator getaran tali kawat berkinerja tinggi untuk instrumen presisi dan sistem mekanik presisi tinggi
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0480A-72A
Availability: InStock

Rumah > Produk > Isolator getaran tali kawat >

JGX-0480A-72A Isolator getaran tali kawat berkinerja tinggi untuk instrumen presisi dan sistem mekanik presisi tinggi

Instrumen presisi Isolator getaran tali kawat

Isolator getaran tali kawat berkinerja tinggi

Place of Origin:

China

Nama merek:

Hoan

Sertifikasi:

ISO9001:2015

Model Number:

JGX-0480A-72A

Hubungi Kami

Minta Kutipan

JGX-0480A-72A Isolator getaran tali kawat berkinerja tinggi untuk instrumen presisi dan sistem mekanik presisi tinggi

Rincian produk

Diameter:

0.25-1.5 inches

Drawing Format:

DWG and PDF

Number Of Mounting Holes:

Effective Diameter:

50mm

Mounting Holes:

M18

Color:

Silver

Working Temperature:

-55 ~ +120

Temperature Range:

-40℃ to 80℃

Packing:

Standard Packing

Number Of Wires:

Width:

2 inches

Structure:

Helical

Shock Rsistance:

30g/11ms

Characteristic:

wide working frequency, long life span

Core Components:

Bearing

Menyoroti:

Instrumen presisi Isolator getaran tali kawat

Isolator getaran tali kawat berkinerja tinggi

Syarat Pembayaran & Pengiriman

Minimum Order Quantity

Payment Terms

L/C,T/T,D/P,D/A,Western Union,MoneyGram

Produk terkait

Video

JGX-0320A-12A Pengisolasi Getaran Tali Kawat Pengaturan Damping Otomatis untuk Kontrol Getaran Konsisten

Dapatkan Harga Terbaik

Video

JGX-0320A-13.5A Isolator getaran tali kawat dengan karakteristik elastis dan peredam yang sangat baik

Dapatkan Harga Terbaik

JGX-0320A-14.5A Isolator getaran Damping efektif 0,5 untuk lingkungan kerja yang stabil dan data pengukuran yang akurat

Dapatkan Harga Terbaik

Video

JGX-0320A-16A Isolator getaran tali kawat untuk sistem navigasi

Dapatkan Harga Terbaik

Hubungi Kami

86-29-88292913

Hubungi Sekarang

Deskripsi Produk

Seri JGX-0480

Xi'an Hoan Microwave Co., Ltd. JGX-0480 seri baja kawat tali isolasi getaran dirancang khusus untuk instrumen presisi, peralatan komunikasi, dan sistem mekanik presisi tinggi.Mereka dapat secara efektif mengisolasi getaran eksternal dan kejut, memastikan stabilitas dan keandalan operasi peralatan. produk mengadopsi struktur multilayer stainless steel kawat tali lilitan, dengan karakteristik elastis dan damping yang sangat baik,dan efisiensi isolasi getaran lebih dari 90%, cocok untuk skenario getaran frekuensi luas dari 5Hz hingga 500Hz. Keuntungan utamanya terletak pada kapasitas beban tinggi dan desain umur panjang.Beban statis dari satu set isolasi getaran dapat mencapai 50kg-200kg, dan kemampuan adaptasi beban dinamis sangat kuat, memenuhi persyaratan ketat radar, antena satelit, peralatan medis, dan bidang lainnya.

Seri JGX-0480 mengadopsi desain isolasi getaran omnidirectional yang dapat menyerap energi getaran dalam arah horizontal, vertikal, dan beberapa arah,mengurangi degradasi kinerja peralatan yang disebabkan oleh resonansi. cangkang produk terbuat dari paduan aluminium tahan korosi, dan permukaan diobati dengan anodizing, beradaptasi dengan lingkungan yang ekstrim dari -50 ° C sampai +120 ° C. Tingkat perlindungan adalah IP65,memastikan kerja stabil jangka panjang dalam kondisi yang keras seperti kelembaban dan semprotan garam.

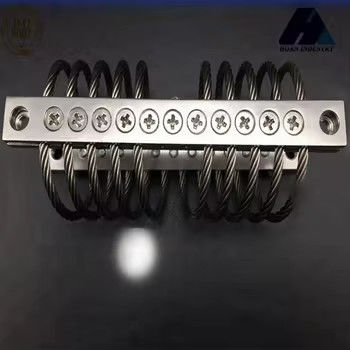

JGX-0480A-72A Isolator getaran tali kawat berkinerja tinggi untuk instrumen presisi dan sistem mekanik presisi tinggi 0

Opsi pemasangan

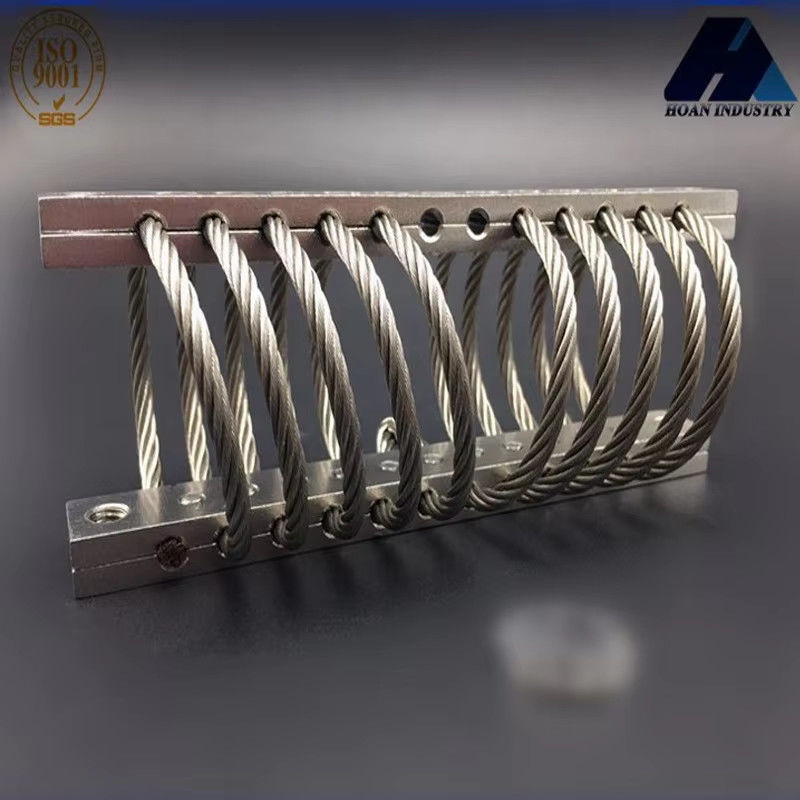

JGX-0480A-72A Isolator getaran tali kawat berkinerja tinggi untuk instrumen presisi dan sistem mekanik presisi tinggi 1

Parameter ukuran:

Model	H3±3.30	️W ️	Berat satuan	Pilihan pemasangan	Melalui lubang (mm)	Benang(mm)	C'sink(°)
JGX-0480A-75A	30	36	0.304	D	¥6.9±0.13	M6×1.0	90
JGX-0480A-72A	33	38	0.32	D
JGX-0480A-61A	36	41	0.336	B,D,E
JGX-0480A-59A	38	43	0.336	A, B, C, D, E, S
JGX-0480A-52A	41	46	0.352
JGX-0480A-50A	43	48	0.4
JGX-0480A-37A	51	58	0.416
JGX-0480A-24A	54	75	0.432
JGX-0480A-18A	62	88	0.448
JGX-0480A-12A	81	107	0.464

Lembar data teknis:

Beban vertikal

Tidak, tidak.	Model	Beban statis maksimum ((N)	Deformasi maksimum(mm)	Kekuatan getaran (KN/m)	Ketegangan benturan ((KN/m)
1	JGX-0480A-75A	75	8.6	578	363
2	JGX-0480A-72A	72	11.7	455	252
3	JGX-0480A-61A	61	13.7	347	189
4	JGX-0480A-59A	59	15.7	301	152
5	JGX-0480A-52A	52	18.8	244	117
6	JGX-0480A-50A	50	20.8	212	96
7	JGX-0480A-37A	37	26.9	136	58
8	JGX-0480A-24A	24	29.5	82	33
9	JGX-0480A-18A	18	36.6	54	21
10	JGX-0480A-12A	12	52.8	29	10

45 ° beban arah:

JGX-0480A-72A Isolator getaran tali kawat berkinerja tinggi untuk instrumen presisi dan sistem mekanik presisi tinggi 3

Tidak, tidak.	Model	Beban statis maksimum(N)	Deformasi maksimum(mm)	Kekuatan getaran(KN/m)	Ketegangan dampak(KN/m)
1	JGX-0480A-75A	54.5	12.7	341	179
2	JGX-0480A-72A	52.2	16.8	258	126
3	JGX-0480A-61A	44.1	19.8	197	93
4	JGX-0480A-59A	41.7	22.9	172	75
5	JGX-0480A-52A	38.1	26.9	141	58
6	JGX-0480A-50A	35.7	29	123	49
7	JGX-0480A-37A	26.5	38.1	77	28
8	JGX-0480A-24A	18.1	41.7	49	18
9	JGX-0480A-18A	13.9	51.3	33	11
10	JGX-0480A-12A	9.3	74.7	18	5.3

Beban samping:

JGX-0480A-72A Isolator getaran tali kawat berkinerja tinggi untuk instrumen presisi dan sistem mekanik presisi tinggi 4

Tidak, tidak.	Model	Beban statis maksimum(N)	Beban statis maksimum(N)	Kekuatan getaran(KN/m)	Ketegangan dampak(KN/m)
1	JGX-0480A-75A	36.3	8.6	224	224
2	JGX-0480A-72A	36.3	11.7	156	156
3	JGX-0480A-61A	34.1	14.7	112	112
4	JGX-0480A-59A	31.7	16.8	93	93
5	JGX-0480A-52A	29.5	19.8	70	70
6	JGX-0480A-50A	27.2	21.8	60	60
7	JGX-0480A-37A	20.4	27.9	35	35
8	JGX-0480A-24A	5.9	31.0	11	11
9	JGX-0480A-18A	4.1	38.1	5.3	5.3
10	JGX-0480A-12A	2.2	55.9	2.3	2.3

* Bahan Pemasangan Bar *
Baja tahan karat atau aluminium dapat dipilih

* Pengolahan Permukaan Pemilihan Bar Pemasangan Aluminium *
White Anodizing: Pengolahan permukaan untuk membuat permukaan aluminium lebih keras dari dirinya sendiri.Ini adalah perawatan permukaan normal dari aluminium mounting bar

Hard Anodizing: Pengolahan permukaan untuk membuat batang pemasangan aluminium jauh lebih keras daripada cara anodisasi putih.Warna yang keras anodisasi aluminium mounting bar lebih gelap dari putih anodisasi caraPenggunaan khusus untuk persyaratan yang kompleks atau khusus dari kondisi kerja penggunaan isolasi kawat tali.
