Tempat asal:
Cina

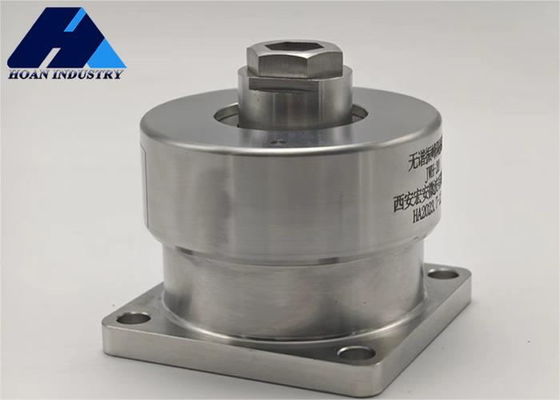

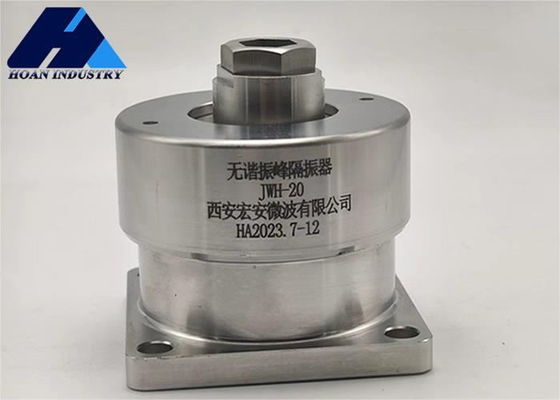

Nomor model:
JWH
Kinerja isolasi getaran:
| Model | Nominal load (N) | Jangkauan beban ((N) | frekuensi alamifn≤(Hz) |
Ketinggian kerja pengisian Ho ± 1 mm |
batas pergeseran (mm) |
Rasio transmisi getaran maksimum | Uji ketahanan benturan |
Unit berat ≤(g) |
Kehidupan |
|||
|
vertikal |
horisontal |
|||||||||||
| 上 | 下 | |||||||||||
| δ1 | δ2 | δ3 | ||||||||||
| JBJ-2.0 | 20 | 15 | 25 | 7 | 5 | 8 | 3.5 | 1.5 | 0.6 | 10 |
| JBJ-3.5 | 35 | 30 | 40 | |||||||
| JBJ-4.5 | 45 | 35 | 55 | |||||||
| JBJ-6.0 | 60 | 55 | 75 | |||||||
| JBJ-8.0 | 80 | 64 | 96 | 7 | 8 | 14 | 5 | 1.5 | 0.6 | |
| JBJ-10 | 100 | 80 | 120 | |||||||
| JBJ-12 | 120 | 96 | 144 | |||||||
| JBJ-15 | 150 | 120 | 180 | |||||||
| JWH-20 | 200 | 160 | 240 | |||||||
| JWH-25 | 250 | 200 | 300 | |||||||
| JWH-30 | 300 | 250 | 350 | 6 | 10 | 14 | 5 | 1.5 | 0.6 | |
| JWH-45 | 400 | 330 | 520 | |||||||
| JWH-60 | 600 | 480 | 720 | |||||||
| JWH-80 | 800 | 700 | 900 | |||||||
| JWH-100 | 1000 | 850 | 1150 |
Parameter dimensi
| Model | Ukuran Instalasi | Dimensi keseluruhan mm | |||||||
| A | d | M | B | C | D | H | H1 | H2 | |
| JWH-2.0JWH-6.0 | 40 | 4.2 | 5 | 50 | 16 | 48 | 51 | 40 | 6 |
| JWH-8.0 JWH-25 | 63 | 8.5 | 8 | 78 | 24 | 79 | 72 | 57 | 8 |
| JWH-30 JWH-100 | 77 | 8.5 | 12 | 94 | 34 | 94 | 85 | 70 | 10 |
karakteristik:
1. Penerapan luas: Dapat digunakan untuk berbagai sistem dan struktur mekanis, termasuk bangunan, jembatan, kendaraan, dll.
2Isolasi getaran yang efisien: Ini dapat secara efektif mengurangi transmisi getaran dan meminimalkan dampak sistem pada lingkungan sekitar atau komponen lain.
3. disesuaikan: dapat beradaptasi dengan frekuensi getaran yang berbeda dan amplitudo dengan menyesuaikan komponen-komponennya, seperti kekakuan pegas atau koefisien peredam.
4Daya tahan: Biasanya memiliki umur layanan yang panjang dan dapat bekerja terus menerus dan stabil.
5. Konservasi energi dan perlindungan lingkungan: Dengan menghilangkan energi getaran atau mengubahnya menjadi bentuk lain, ini membantu menghemat energi dan mengurangi dampak lingkungan.
Aplikasi:
1Isolasi getaran struktur bangunan: digunakan untuk mencegah transmisi getaran struktur bangunan atau jembatan di bawah rangsangan eksternal seperti gempa bumi atau angin,dan mengurangi kerusakan bangunan.
2Isolasi getaran peralatan mekanik: Digunakan di kapal, kendaraan aerospace, mobil, kereta api dan kendaraan transportasi lainnya, serta peralatan pabrik,untuk mengurangi kebisingan dan kerusakan yang disebabkan oleh getaran peralatan mekanis.
3Isolasi getaran untuk perangkat elektronik: digunakan untuk melindungi instrumen presisi, peralatan optik, peralatan produksi semikonduktor dan peralatan lain yang sensitif terhadap getaran,memastikan operasi normal mereka.
4. Teknik pencegahan bencana gempa: Di daerah yang rentan gempa,memasang isolasi puncak non-resonan dapat mengurangi transmisi getaran struktur bangunan dan meningkatkan kinerja seismik mereka.
5Bidang aerospace: Banyak digunakan dalam peralatan aerospace seperti pesawat ruang angkasa dan satelit untuk membantu mengurangi dampak getaran pada peralatan dan beban.
